CARACTERISTICAS PRINCIPAIS:

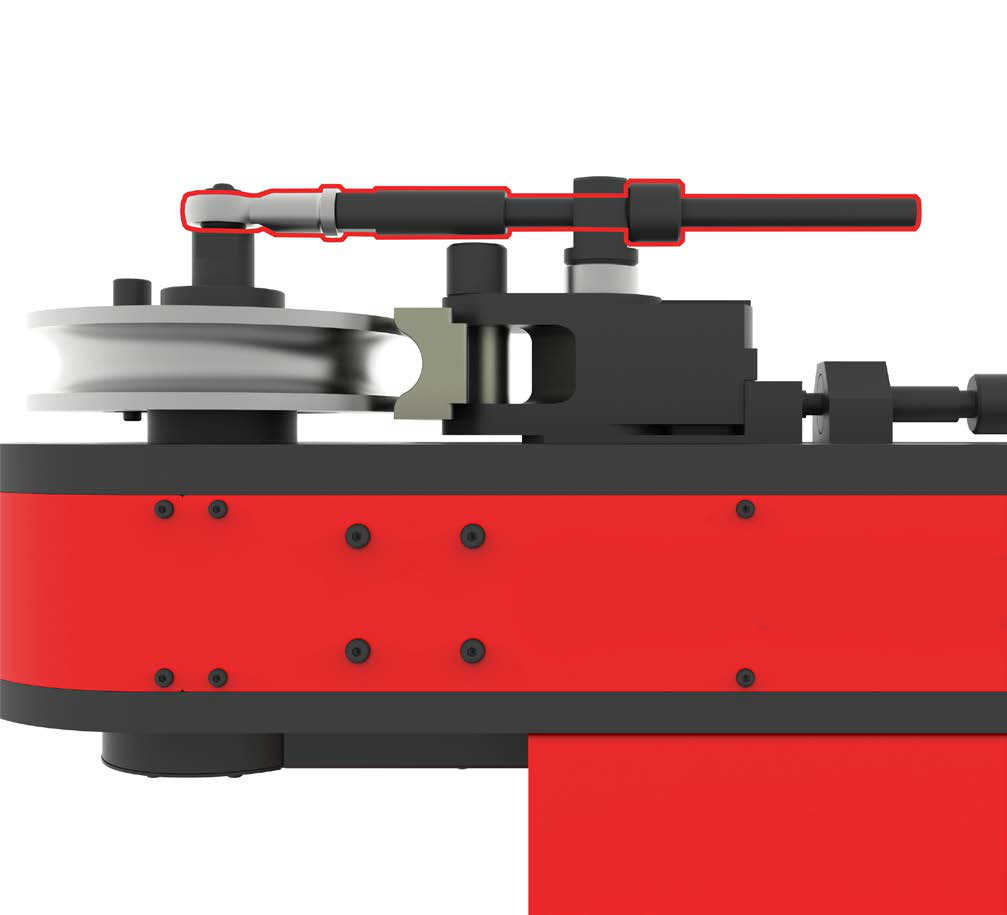

- Braço de reforço para tubos de diâmetros superiores
a 40 mm incluído.

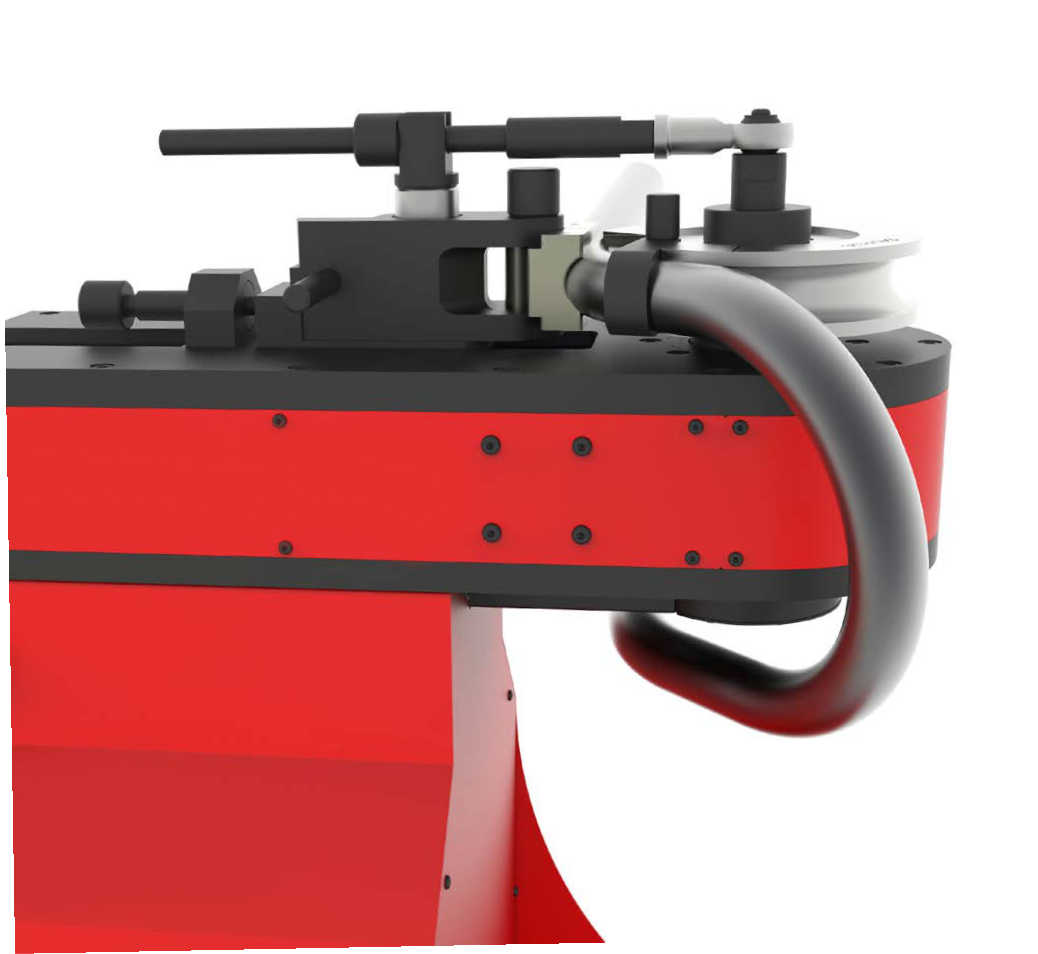

- Duas direções de dobragem, direita e esquerda
para facilitar a dobragem.
- Sistema rápido de troca de matriz: Máximo 60
segundos.
- Controle CNC com tela de toque de 7” em mais de
20 idiomas
- Pedal de segurança à direita e à esquerda.
- Estantes laterais para armazenar matrizes.

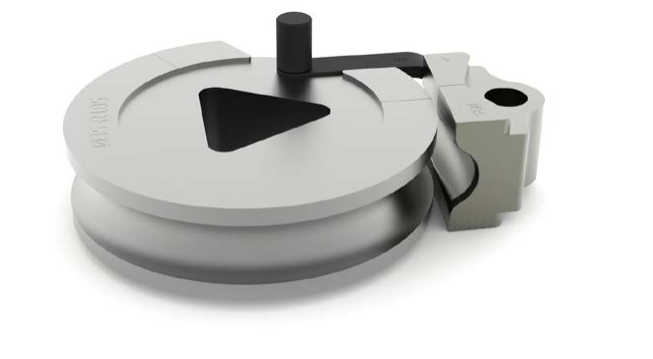

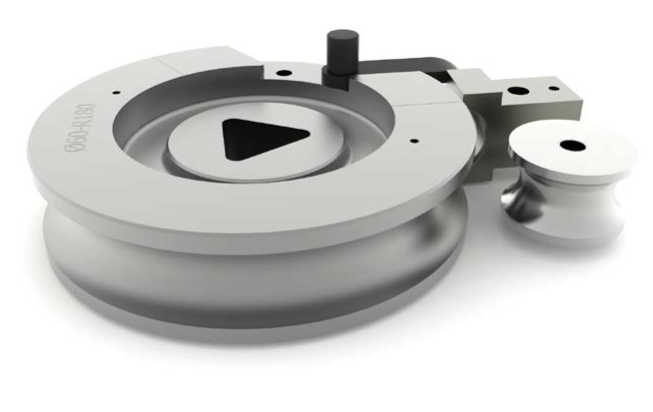

- Todas as matrizes são de aço temperado para evitar
possíveis desgastes.
- As meias-esferas são fabricadas em ligas de bronze
alumínio para evitar marcas no exterior da curva.
- Armazenamento de até 10.000 programas.

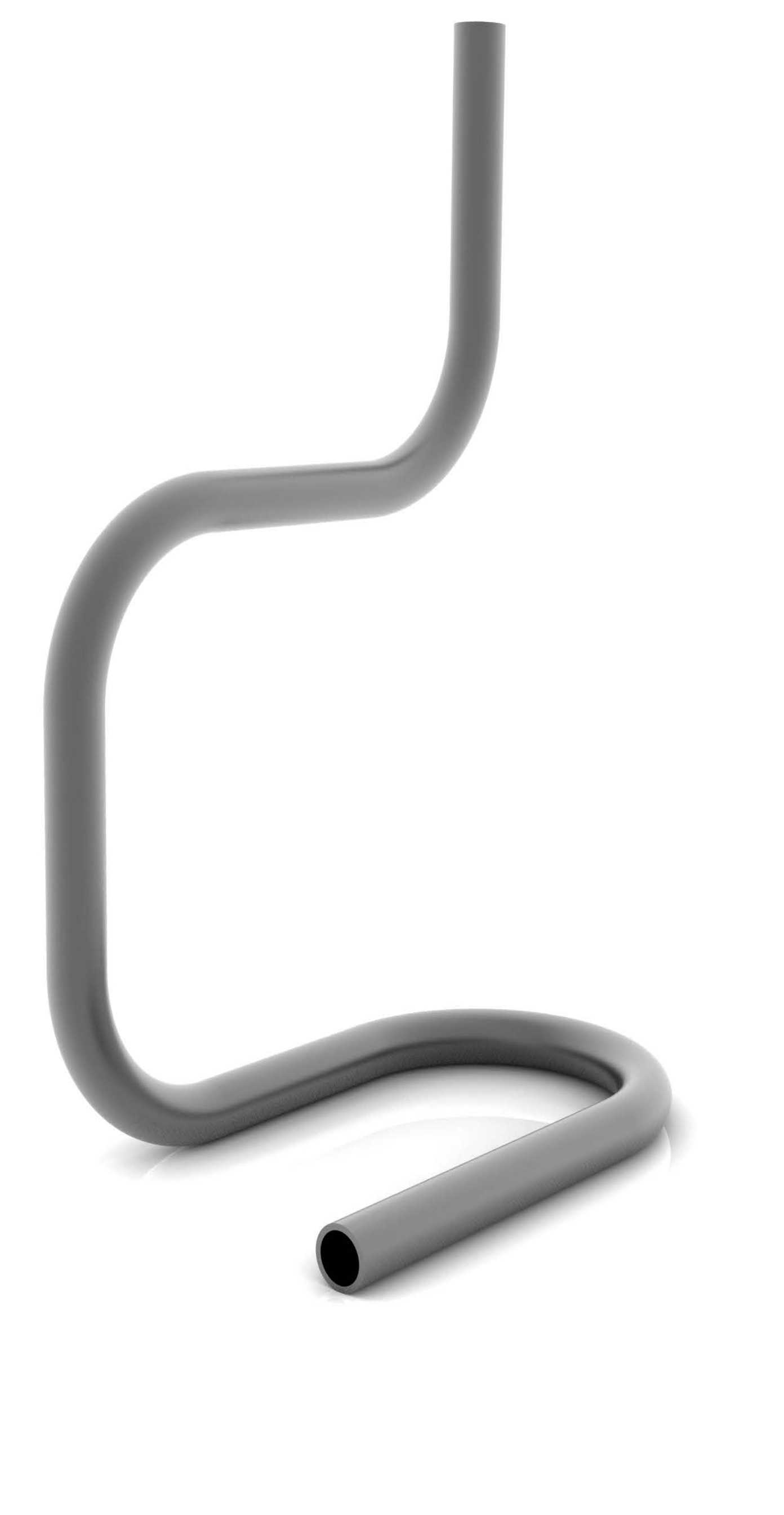

- Programação de até 50 ângulos distintos na mesma
peça.
- Programação de medidas em polegadas ou
milímetros.

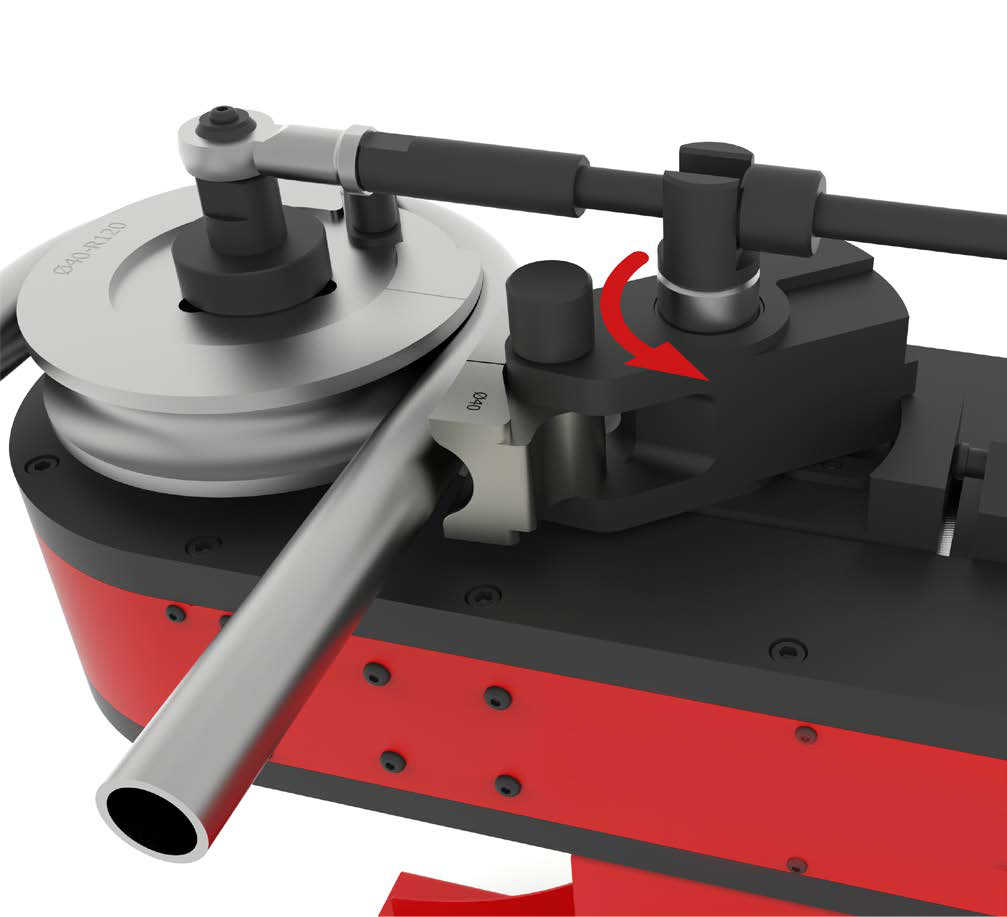

- Carro pivotante com destravamento automático
facilitando a extração do material.
- Correção da recuperação elástica (Springback)
automática e programável.
SISTEMA CNC INTEGRADO:

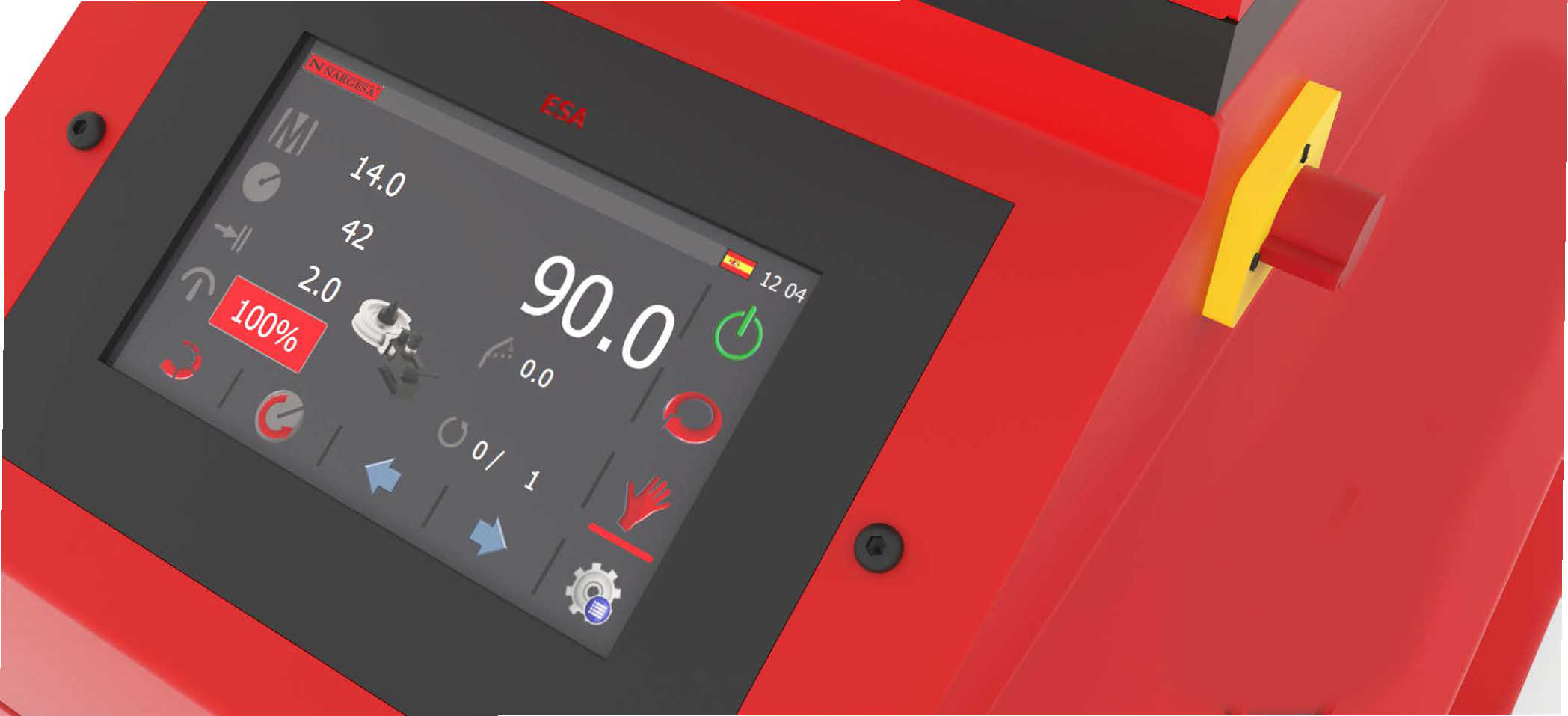

As curvadoras de matrizes sem mandril Vitainox possuem um controle com tela de toque a cores de 7”, muito
intuitivo e fácil de utilizar e de última tecnologia. É necessário inserir apenas a medida do tubo, a espessura, o ângulo da curva ou curvas e escolher a matriz da biblioteca, e o controle programa o restante dos parâmetros automaticamente, correçãoda recuperação elástica(springback), velocidade derotação aconselhável, se é necessário utilizar a haste de reforço ou não, se a curva a realizar é possível...
Todos eles são modificáveis pelo cliente final conforme suas necessidades.
Algumas das funcionalidades mais relevantes desse controle:
- Armazenamento de até 10.000 programas.
- Programação de até 50 ângulos distintos na mesma
peça.
- Programação de medidas em polegadas ou
milímetros.
- Biblioteca de matrizes disponíveis com possibilidade
de programar novas.
- Biblioteca de diferentes tubos formas e espessuras.
- O CNC é fornecido em mais de 20 idiomas diferentes.
- Velocidade de rotação de 0,7 a 4,5 rpm graduável
automaticamente ou manualmente.
- Modo de funcionamento manual ou automático.
- Correção da recuperação elástica (springback)
automática.
- Contador de peças.
- Correção do grau de curva final programável
independentemente.
- Tecnologia 4.0
- Diagnóstico de alarmes na tela.
- Aviso de manutenção preventiva.
- Possibilidade de conexão remota por parte do
fabricante sem estar presente.
- Aviso na tela sobre a necessidade ou não de
utilização de haste de reforço.
- Resolução da tela de toque a cores 7” 800 x 480
- Disco SSD de 128 MB
- 2 Entradas analógicas, resolução de 12 bits.
- 16 entradas digitais (24 Vdc).
- 16 saídas digitais (24 Vcc, 0,7 A max.) Protegidas
contra sobrecargas e curtos-circuitos.
- 1 porta série RS232
- 1 porta CAN com 9 contatos SubD F conector.
- Fonte de alimentação 24Vdc.
- 1 porta USB
ROBUSTEZ E RAPIDEZ
Ao observar-se o peso da máquina comparada com outras marcas, é possível ter uma ideia de como é construída. Em alguns modelos, o peso pode ser o dobro. Não estamos falando de máquinas para a bricolagem, mas de curvadoras de tubos que podem trabalhar 24 horas por dia. Construída em chapa de aço, temperada nos pontos de desgaste e acionada com um redutor planetário de transmissão mediante engrenagens helicoidais. A velocidade de rotação também é um fator a ser considerado, pode chegar a 4,5 rpm, agilizando a produtividade em muitos casospara mais do dobro que as máquinas da sua mesma categoria.

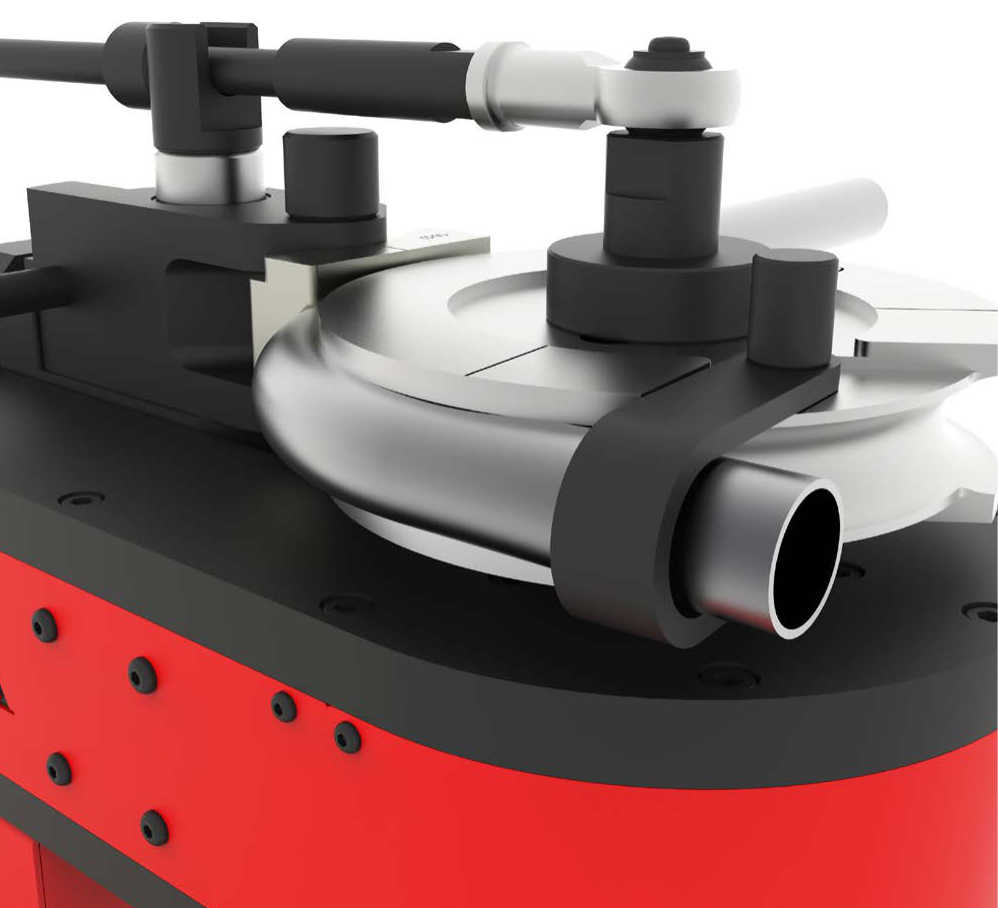

ESPESSURAS E ACABAMENTOS DAS CURVAS
A maioria das curvadoras sem mandril podem curvar apenas tubos de grandes espessuras, normalmente calcular-se uma espessura mínima de 10% do diâmetro do tubo. Por exemplo, em um tubo de 40 garantem uma boa curva com espessura de 3,5 ou 4 mm. As inovadoras meias-esferas garantem um bom acabamento com uma espessura inclusive delgada. A espessura mínima em um tubo de 40 mm pode ser de 1,5 ou 2 mm.Reduzindo significativamente o custo da matéria prima.
